BIM dalam Konstruksi: Implementasi dari Desain hingga Operasi
BIM dalam konstruksi mengubah cara proyek dirancang, dibangun, dan dioperasikan—dari workflow serial yang silo menjadi proses paralel berbasis collaborative platform. Artikel ini menjelaskan implementasi BIM step-by-step di empat fase proyek: desain, konstruksi, handover, dan operasi—lengkap dengan common pitfall dan best practice dari pengalaman 400+ proyek global BIMAGE Indonesia.
Daftar Isi
- Lifecycle BIM dalam Konstruksi
- Fase 1: Desain (Concept hingga LOD 300)
- Fase 2: Konstruksi (Koordinasi, Clash Detection, Site)
- Fase 3: Handover (As-Built, COBie)
- Fase 4: Operasi (Facility Management + Digital Twin)
- Common Pitfall dan Best Practice
- Konsultasi Awal dengan BIMAGE Indonesia
- Frequently Asked Questions (FAQ)
Lifecycle BIM dalam Konstruksi

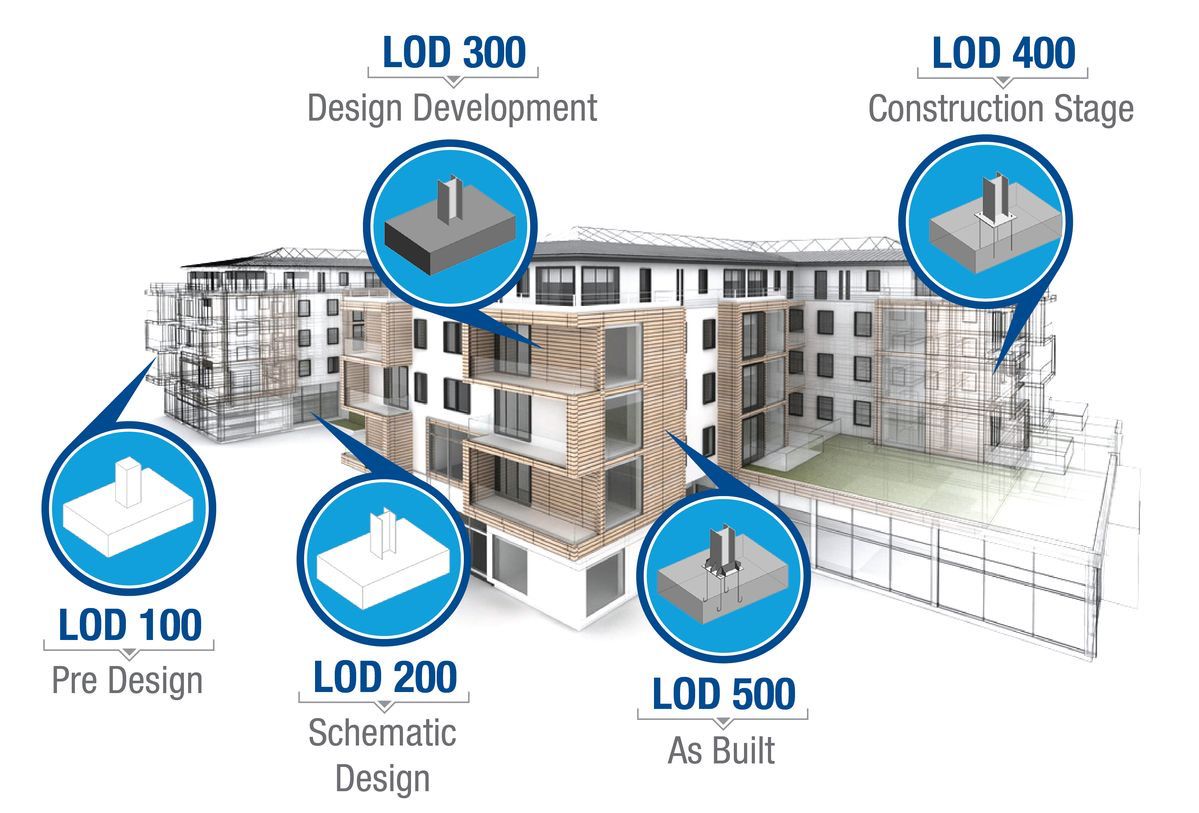

BIM mengikuti lifecycle proyek dari konsep hingga decommissioning melalui empat fase utama yang masing-masing membutuhkan workflow dan deliverable berbeda: Fase Desain (LOD 100–300), Fase Konstruksi (LOD 300–400), Fase Handover (LOD 400–500), dan Fase Operasi (LOD 500 + integrasi IoT). Memahami lifecycle ini penting agar owner dan project director dapat merencanakan investasi BIM yang tepat di setiap fase—bukan hanya di fase desain.
Fase 1: Desain (Concept hingga LOD 300)
Fase desain dimulai dengan BIM Execution Plan (BEP) yang mendefinisikan tujuan, scope, level of development, dan deliverable. Arsitek membuat massing model di LOD 100, dikembangkan ke schematic design LOD 200, lalu ke LOD 300 yang sudah cukup detail untuk dokumentasi tender—dimensi presisi, material spesifik, dan sistem MEP terkoordinasi. Koordinasi multi-disiplin dijalankan rutin menggunakan Autodesk Navisworks untuk clash detection, sehingga konflik antar disiplin (arsitektur, struktur, MEP) diidentifikasi dan diselesaikan di model. Output: model BIM LOD 300 multi-disiplin terkoordinasi, dokumentasi tender lengkap, dan jadwal konstruksi 4D awal.
Fase 2: Konstruksi (Koordinasi, Clash Detection, Site)
Fase konstruksi memanfaatkan model untuk perencanaan, prefabrikasi, dan progress tracking. Kontraktor mengembangkan model ke LOD 400 dengan informasi fabrikasi—shop drawing, jadwal material, sequence pemasangan. Clash detection berlanjut, kini berfokus pada konflik dengan kondisi lapangan aktual. Simulasi BIM 4D membantu mengidentifikasi konflik jadwal (misalnya instalasi MEP yang overlap dengan finishing arsitektur), sementara BIM 5D menggabungkan progress aktual dengan konsumsi budget sebagai early warning. Site engineer dapat mengakses model di lapangan melalui Autodesk Construction Cloud untuk memvalidasi as-built terhadap desain. Output: model as-built yang ter-update, dokumentasi konstruksi, dan handover package untuk facility management.
Fase 3: Handover (As-Built, COBie)
Fase handover mentransfer aset informasi dari kontraktor ke owner/facility manager. Model di-update ke LOD 500 sebagai as-built yang mencerminkan kondisi aktual gedung. Format pertukaran datanya adalah COBie (Construction Operations Building Information Exchange)—standar internasional untuk handover BIM ke facility management yang menyimpan asset registry, maintenance schedule, warranty, dan kontak vendor. Dokumentasi handover mencakup model IFC + native format, COBie asset registry, dokumentasi MEP commissioning, dan training facility manager. Best practice: handover BIM dilakukan paralel dengan handover fisik gedung, agar facility manager langsung memulai operasi dengan asset registry digital yang lengkap.
Fase 4: Operasi (Facility Management + Digital Twin)
Fase operasi adalah lifecycle terlama, di mana BIM 7D memberi nilai berkelanjutan. Facility manager menggunakan model sebagai sumber kebenaran tunggal untuk: asset registry presisi, maintenance scheduling berbasis usia dan kondisi aset, work order tracking yang terintegrasi dengan CMMS, dan energy management melalui integrasi BMS. Untuk smart building, model BIM diintegrasikan dengan IoT sensor menjadi digital twin—replika digital yang terus ter-update dari data sensor fisik, mendukung predictive maintenance, space utilization analytics, dan optimasi energi.
Common Pitfall dan Best Practice
1. BEP disusun setelah proyek mulai → terlambat memengaruhi workflow. *Best practice:* susun BEP beberapa minggu sebelum kick-off.
2. Tidak ada CDE → tim bekerja di file terpisah dan koordinasi via email. *Best practice:* implementasi Autodesk Construction Cloud sejak awal.
3. Clash detection hanya saat tender → terlambat resolve di model. *Best practice:* clash detection rutin selama desain dan konstruksi.
4. Handover hanya file model tanpa COBie → facility manager tidak dapat menggunakan model untuk operasi. *Best practice:* sertakan COBie dan training facility manager.
5. Tidak ada anggaran BIM untuk fase operasi → aset digital tidak ter-update dan kehilangan nilai. *Best practice:* alokasikan anggaran pemeliharaan model BIM dalam biaya operasi.
Konsultasi Awal dengan BIMAGE Indonesia
BIMAGE Indonesia mengoperasikan workflow BIM end-to-end untuk 400+ proyek global, mulai dari fase desain hingga facility management. Kami menyediakan penyusunan BEP, setup CDE (Autodesk Construction Cloud), koordinasi multi-disiplin, handover COBie, integrasi IoT untuk digital twin, serta jasa training dan pendampingan implementasi BIM. Hubungi kami untuk konsultasi awal membahas implementasi BIM di proyek Anda.
Frequently Asked Questions (FAQ)
Apa itu BIM dalam konstruksi?
BIM dalam konstruksi adalah methodology kolaboratif berbasis model 3D digital yang digunakan dari fase desain hingga facility management sepanjang lifecycle gedung, mengintegrasikan geometri, jadwal, biaya, dan informasi operasional dalam satu platform terpusat.
Berapa fase implementasi BIM?
Empat fase utama: Desain (LOD 100–300, BEP, clash detection), Konstruksi (LOD 300–400, prefabrikasi, tracking 4D–5D), Handover (LOD 500, COBie, training facility manager), dan Operasi (facility management, digital twin, integrasi IoT).
Apa itu BIM Execution Plan (BEP)?
BEP adalah dokumen yang mendefinisikan tujuan, scope, level of development, peran-tanggung jawab, format file deliverable, dan jadwal review untuk implementasi BIM. Sebaiknya disusun sebelum kick-off proyek.
Apa itu Common Data Environment (CDE)?
CDE adalah platform tunggal untuk menyimpan, mengelola, dan mempertukarkan informasi proyek antar stakeholder, seperti Autodesk Construction Cloud (ACC). CDE adalah komponen wajib BIM ISO 19650.
Apa itu COBie?
COBie (Construction Operations Building Information Exchange) adalah standar internasional untuk pertukaran data dari konstruksi ke facility management, menyimpan asset registry, maintenance schedule, warranty, dan kontak vendor dalam format spreadsheet standar.
