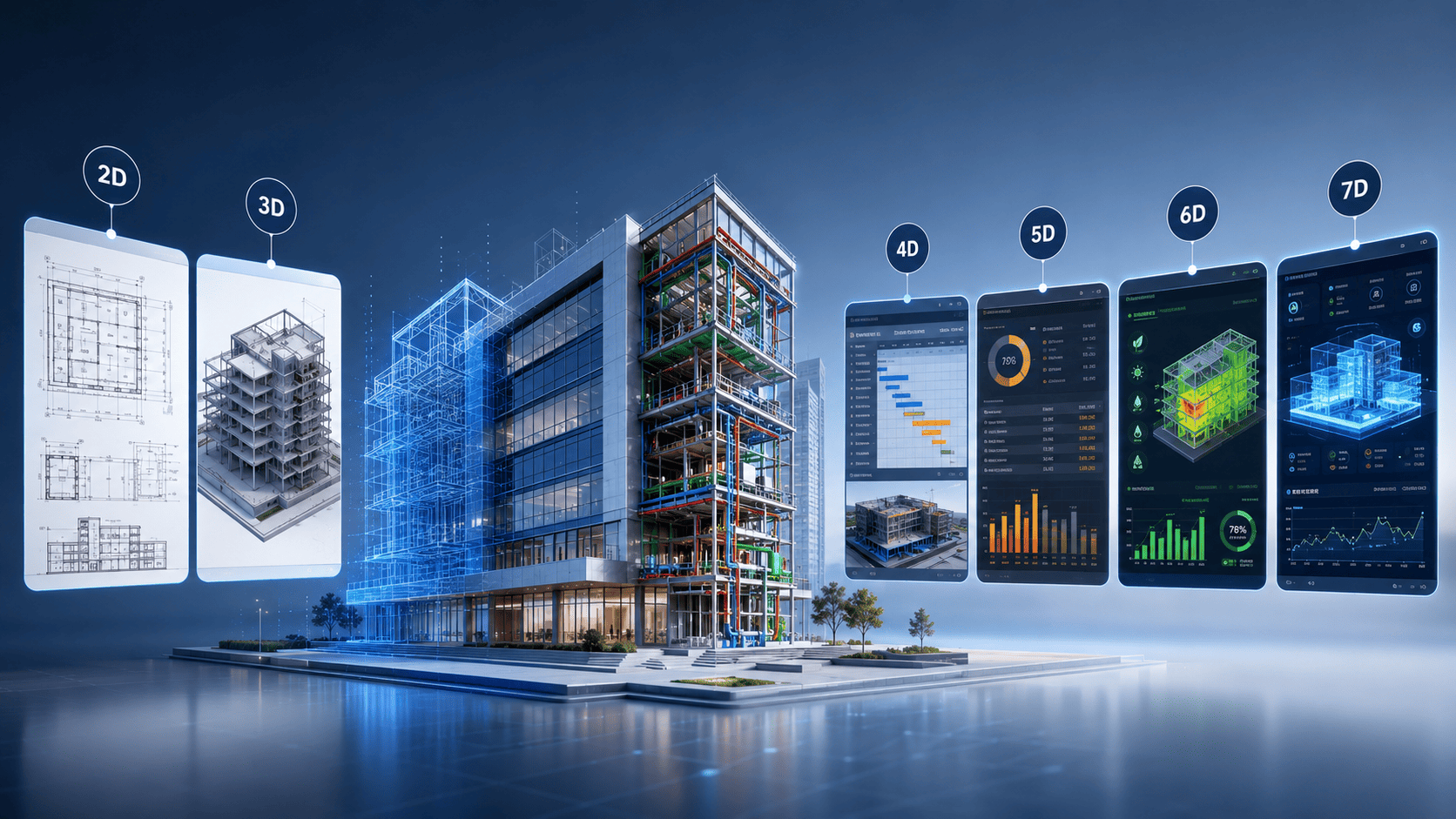

BIM modeling diklasifikasikan dalam tujuh dimensi yang menggambarkan tingkat informasi dan kompleksitas data dalam model digital konstruksi. Banyak pelaku konstruksi masih bingung membedakan BIM 4D, 5D, 6D, dan 7D—apa fungsinya, kapan dibutuhkan, dan apa nilainya. Artikel ini menjelaskan setiap dimensi dari 2D hingga 7D, kapan masing-masing relevan, dan rekomendasi implementasi sesuai skala serta kompleksitas proyek Anda.
Daftar Isi
- Apa Itu BIM Dimension (Konsep)
- BIM 2D — Drafting Foundation
- BIM 3D — Geometry + Visualization
- BIM 4D — Time Scheduling
- BIM 5D — Cost Estimation
- BIM 6D — Sustainability + Energy
- BIM 7D — Facility Management + Digital Twin
- Strategi Implementasi per Dimensi
- Konsultasi Awal dengan BIMAGE Indonesia
- Frequently Asked Questions (FAQ)
Apa Itu BIM Dimension (Konsep)
BIM dimension adalah klasifikasi tingkat informasi yang dikelola dalam model BIM; setiap dimensi menambah layer data baru di atas foundation 3D. Dimensi BIM bukan urutan yang wajib—organisasi memilih dimensi mana yang diimplementasi berdasarkan kebutuhan proyek. Pola umumnya: BIM 3D adalah minimum untuk semua proyek; BIM 4D dan 5D ditambahkan untuk proyek skala menengah-besar yang butuh perencanaan waktu-biaya yang presisi; BIM 6D dan 7D untuk proyek dengan fokus sustainability dan facility management jangka panjang. Memahami dimensi ini penting karena masing-masing membutuhkan tool, expertise, dan investasi yang berbeda.
BIM 2D — Drafting Foundation
BIM 2D adalah representasi tradisional berbasis garis, teks, dan simbol—mirip CAD biasa. Secara teknis BIM 2D bukan "BIM sejati" karena tidak menyimpan informasi parametrik. Dalam praktik, BIM 2D adalah output dari BIM 3D—gambar 2D (plan, section, elevation) yang otomatis di-generate dari model 3D. Manfaatnya: konsistensi otomatis (jika model 3D berubah, gambar 2D ikut ter-update), eliminasi human error koordinasi antar gambar, dan dokumentasi yang lebih cepat. Use case: dokumen tender, shop drawing, dan as-built drawing. Tool utama: Autodesk Revit (gambar otomatis dari model 3D).
BIM 3D — Geometry + Visualization
BIM 3D adalah foundation—model parametrik tiga dimensi yang merepresentasikan geometri presisi gedung. Setiap elemen (dinding, kolom, balok, pipa, kabel) memiliki properti parametrik (dimensi, material, manufacturer) yang dapat dianalisis dan dipertukarkan. Manfaat utamanya: clash detection antar disiplin yang mengeliminasi mayoritas konflik sebelum konstruksi, visualisasi realistik untuk presentasi klien, dan koordinasi multi-disiplin melalui Autodesk Construction Cloud. BIM 3D adalah dasar yang wajib untuk semua proyek BIM compliant.
BIM 4D — Time Scheduling
BIM 4D menambahkan dimensi waktu—mengintegrasikan jadwal konstruksi dengan model 3D sehingga tim dapat melihat simulasi pembangunan fase per fase. Tool: Autodesk Navisworks. Use case: visualisasi sequence konstruksi untuk mengidentifikasi konflik penjadwalan (misalnya instalasi MEP yang overlap dengan finishing), optimasi alokasi resource, dan progress tracking terhadap baseline. Dimensi ini umumnya direkomendasikan untuk proyek skala besar yang membutuhkan perencanaan waktu yang presisi.
BIM 5D — Cost Estimation
BIM 5D menambahkan dimensi biaya—analisis biaya yang ter-update saat desain berubah, berdasarkan database harga material dan labor. Use case: analisis feasibility biaya untuk beberapa opsi desain, monitoring biaya saat desain detail, dan value engineering yang transparan dengan owner. BIM 5D meningkatkan akurasi estimasi biaya dibanding metode tradisional dan memperkuat kendali cost overrun, sehingga direkomendasikan untuk proyek besar dan kompleks.
BIM 6D — Sustainability + Energy
BIM 6D menambahkan dimensi keberlanjutan—simulasi energi, jejak karbon, dan dampak lingkungan dari pilihan desain. Tool: Autodesk Insight. Use case: energy modeling untuk mengoptimalkan desain pasif (orientasi, shading, glazing), simulasi konsumsi energi operasional, dan analisis carbon footprint untuk sertifikasi Greenship atau LEED. Dimensi ini direkomendasikan untuk proyek yang mengejar sertifikasi green building atau memenuhi kebutuhan pelaporan ESG.
BIM 7D — Facility Management + Digital Twin
BIM 7D adalah dimensi operasional—mengintegrasikan data fasilitas untuk manajemen gedung pasca-konstruksi sepanjang lifecycle gedung. Tool: Autodesk Construction Cloud (modul handover) dan platform digital twin proprietary seperti BIMAGE 360. Use case: asset registry digital (lokasi presisi setiap komponen), maintenance scheduling otomatis berbasis usia aset, integrasi dengan CMMS untuk work order tracking, dan digital twin dengan integrasi IoT untuk smart building. Dimensi ini direkomendasikan untuk gedung dengan lifecycle panjang atau aset bernilai tinggi.
Strategi Implementasi per Dimensi
Pendekatan yang terbukti efektif untuk organisasi Indonesia: mulai dari BIM 3D + 4D, tambahkan 5D ketika tim sudah lebih matang, lalu 6D + 7D untuk proyek dengan target sustainability dan facility management. Melompati dimensi (langsung ke 7D tanpa pengalaman 3D-5D) umumnya gagal karena kompleksitasnya membebani tim. Untuk proyek kecil dan single-disiplin, BIM 3D umumnya sudah memadai; semakin besar dan kompleks proyek, semakin banyak dimensi yang relevan ditambahkan.
Konsultasi Awal dengan BIMAGE Indonesia
BIMAGE Indonesia adalah Autodesk Gold Partner dan ACC Elite dengan pengalaman implementasi BIM 2D-7D pada 400+ proyek global. Kami menyediakan BIM dimension readiness assessment, desain dan implementasi per dimensi sesuai kompleksitas proyek, pengadaan lisensi software Autodesk, serta jasa training dan pendampingan implementasi untuk BIM modeler bersertifikat. Hubungi kami untuk konsultasi awal mengevaluasi dimensi BIM yang tepat untuk proyek Anda.
Frequently Asked Questions (FAQ)
Apa beda BIM 3D, 4D, 5D, 6D, 7D?
BIM 3D adalah geometri parametrik (foundation). BIM 4D menambahkan dimensi waktu (jadwal konstruksi). BIM 5D menambahkan dimensi biaya. BIM 6D menambahkan dimensi keberlanjutan (energi + karbon). BIM 7D adalah dimensi operasional untuk facility management pasca-konstruksi.
Apakah harus langsung implementasi BIM 7D?
Tidak. Strategi yang efektif: mulai dari 3D + 4D, tambahkan 5D ketika tim sudah matang, lalu 6D + 7D. Melompati dimensi tanpa pengalaman bertahap umumnya gagal karena kompleksitasnya membebani tim.
Dimensi BIM mana yang cocok untuk proyek kecil?
Untuk proyek kecil dan single-disiplin, BIM 3D umumnya sudah memadai. Proyek menengah menambahkan 4D, proyek besar menambahkan 5D, dan 6D + 7D untuk proyek dengan target green certification atau lifecycle panjang.
Tool apa yang dipakai untuk tiap dimensi BIM?
Autodesk Revit sebagai authoring (2D/3D), Autodesk Navisworks untuk 4D, Autodesk Insight untuk analisis 6D, serta Autodesk Construction Cloud dan platform digital twin BIMAGE 360 untuk 7D.
Berapa investasi implementasi BIM per dimensi?
Investasinya bervariasi tergantung dimensi, skala, dan scope proyek. BIMAGE menyusun estimasi spesifik setelah melakukan assessment kebutuhan proyek Anda.
